Changer une carte mère est une tâche ardue qui nécessite des connaissances plus poussées. En changeant une carte mère, vous devrez déconnecter et reconnecter tous les autres composants matériels. Il ne sert à rien de retirer l’ancienne carte mère si vous ne savez pas comment en installer une nouvelle.
Ce guide vous montrera une solution étape par étape pour remplacer votre carte mère actuelle par une nouvelle, en toute sécurité et de manière rapide. Vous trouverez à la fois comment retirer et installer une nouvelle carte mère.
Vous apprendrez également quelles sont les préparations nécessaires et comment éviter les erreurs les plus courantes pour ne pas endommager les pièces de votre matériel. Veillez donc à ne sauter aucune étape.
Préparatifs avant de changer une carte mère
Voici quelques points essentiels à noter avant de démonter votre PC :
- Assurez-vous que chaque fichier important de votre ordinateur est sauvegardé sur un dispositif de stockage distinct au cas où quelque chose ne fonctionnerait pas.
- Ne démontez jamais votre PC sur un tapis ou toute autre surface similaire susceptible de provoquer une décharge d’électricité statique.
- Prenez une photo de votre carte mère alors que tous les câbles sont encore branchés, au cas où vous l’oublieriez lors du remontage.
- Gardez toujours une trace des vis que vous retirez.
- Utilisez un bracelet antistatique, si possible, lorsque vous manipulez des composants délicats du PC.
Comment retirer une carte mère ?
Avant de commencer, veuillez noter qu’il existe des milliers de cartes mères différentes, de sorte que les étapes exactes peuvent varier légèrement ; cependant, vous pouvez appliquer toutes ces étapes pour la plupart des cartes mères.

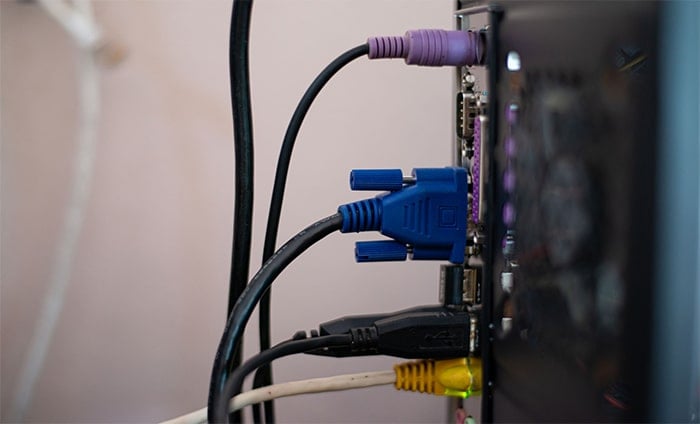

Détachez les câbles externes de votre PC
La première chose à faire est d’éteindre votre PC et de retirer tous les câbles connectés aux écrans, aux périphériques ou à l’Internet.

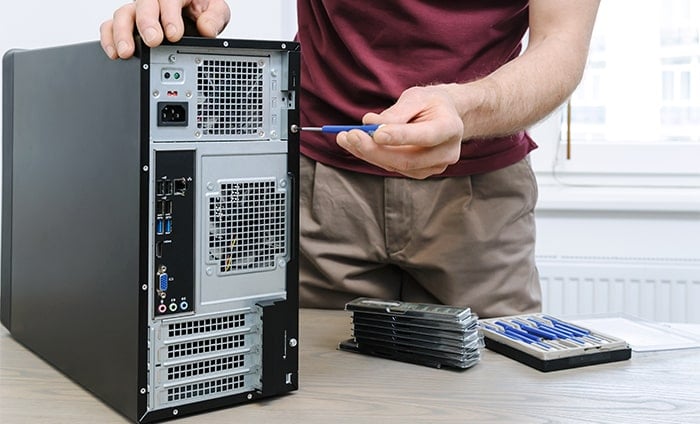

Ouvrir les panneaux latéraux
Chaque boîtier d’ordinateur doit comporter deux panneaux latéraux. Vous devez les retirer tous les deux avant de changer la carte mère.
Retirez les vis qui maintiennent le panneau latéral à l’arrière de votre PC. Après cela, les panneaux latéraux devraient glisser des verrous métalliques coulissants (si vous ne savez pas comment faire, nous avons un guide séparé sur l’ouverture du boîtier du PC).
Il est important de noter que vous voudrez peut-être nettoyer votre PC de la poussière avant d’installer votre nouvelle carte mère. Nous avons un guide détaillé séparé sur le nettoyage du PC.

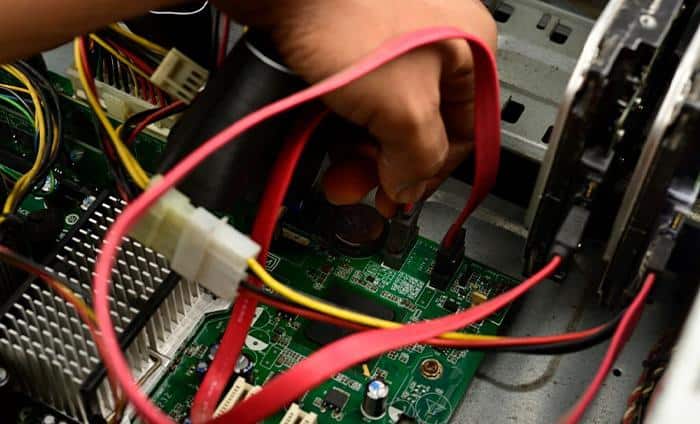

Détachez tous les câbles de la carte mère
Attendez, arrêtez-vous d’abord. Assurez-vous de vous mettre à la terre en touchant le boîtier métallique de votre PC ! J’ai appris que l’électricité statique pouvait être malheureuse après avoir grillé mon coûteux GPU tout neuf.
Débranchez tous les câbles reliés à votre carte mère et mettez-les de côté. Gardez-les connectés à votre alimentation si vous n’êtes pas sûr de l’endroit où ils doivent s’insérer dans votre PSU.

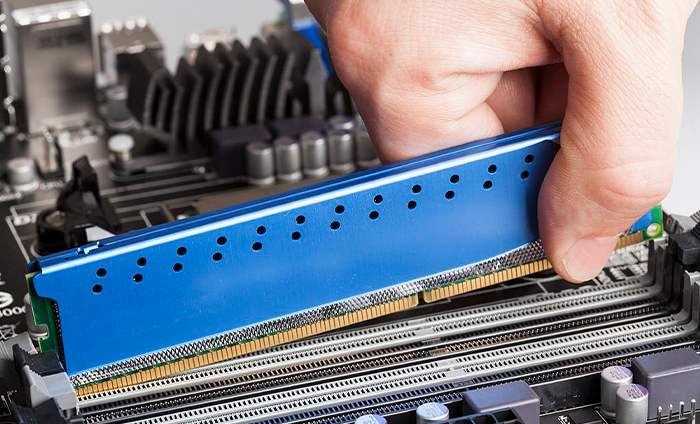

Retirez votre RAM
Retirez les bâtons de RAM présents sur votre carte mère en les déverrouillant des supports en plastique supérieurs et inférieurs et en les tirant doucement. Si vous rencontrez une résistance importante, vérifiez à nouveau si les verrous supérieurs et inférieurs de la RAM sont ouverts.

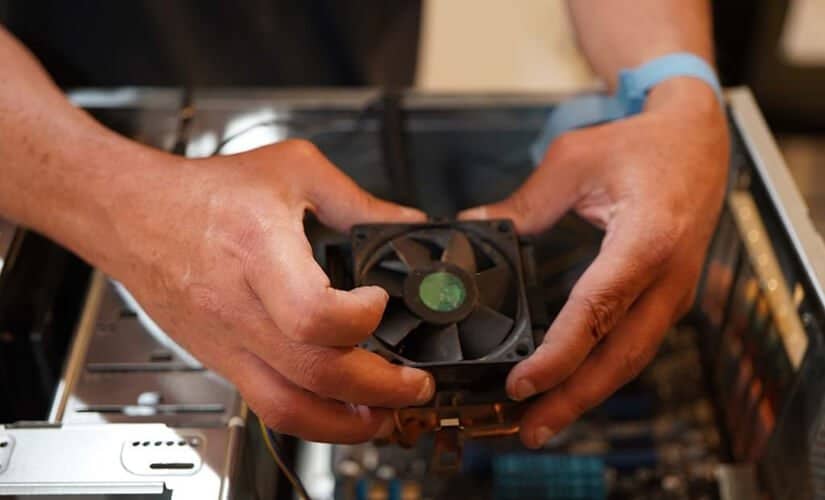

Retirez votre refroidisseur de CPU et votre CPU
Lorsque vous changez de carte mère, vous devez retirer le CPU et son refroidisseur. Commencez par dévisser les quatre vis du refroidisseur ou désactivez les leviers latéraux de votre refroidisseur et retirez le refroidisseur.
Une fois le refroidisseur retiré, retirez délicatement la puce de votre CPU en la tirant vers l’extérieur. Faites très attention à ne pas endommager ou plier les broches du CPU lorsque vous les retirez.
Si vous n’êtes pas sûr de savoir comment retirer le refroidisseur de votre CPU, nous avons un article détaillé séparé.
Après avoir retiré votre CPU, vous devez nettoyer l’ancienne pâte thermique. Pour ce faire, veuillez utiliser un chiffon microfibre très doux.
Ensuite, frottez doucement l’ancienne pâte thermique en effectuant un mouvement circulaire. Vous devrez ensuite réappliquer la nouvelle pâte thermique sur le dessus de votre CPU avant d’installer votre CPU et son refroidisseur sur la nouvelle carte mère.

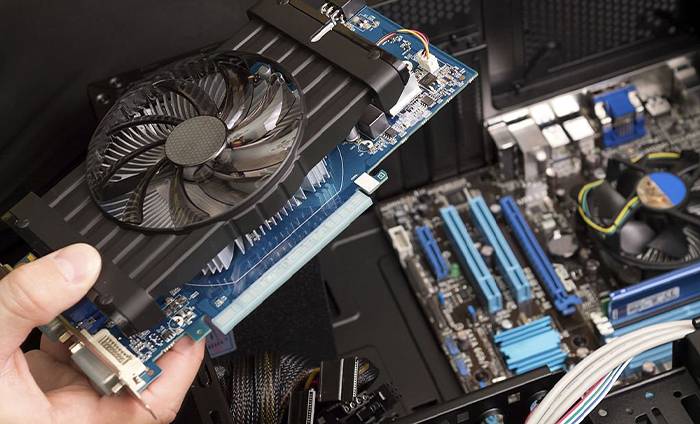

Retirez votre carte vidéo de la carte mère
Assurez-vous que tous les câbles d’alimentation sont débranchés de votre GPU, puis retirez-le doucement en le tenant sur le refroidisseur. Une fois le GPU retiré de la carte mère, retirez tous les éléments matériels supplémentaires tels que les SSD NVME, les cartes son, etc. des fentes inférieures de la carte mère.
Retirez tous les ventilateurs qui pourraient gêner le retrait de la carte mère.
Si votre boîtier est plus petit ou si vous avez des ventilateurs de refroidissement personnalisés, ils peuvent bloquer physiquement le retrait de votre carte mère.
Pour les retirer, il suffit de les dévisser du boîtier du PC et de les déconnecter des ports d’alimentation des ventilateurs de la carte mère.

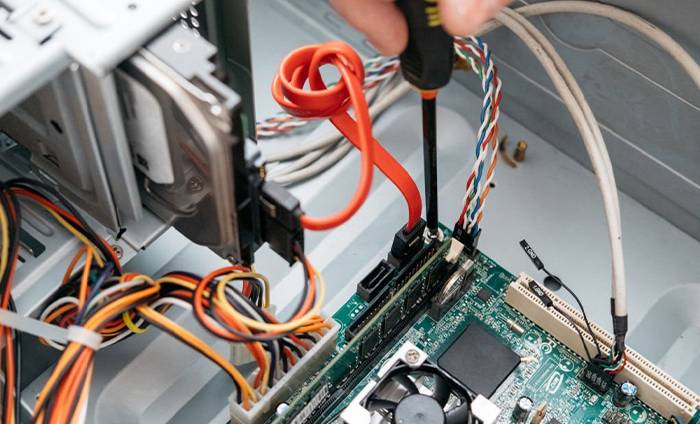

Retirez toutes les vis qui maintiennent la carte mère sur le boîtier de votre PC.
Les cartes mères sont généralement maintenues par environ quatre vis situées dans les coins, retirez donc toutes les vis qui les maintiennent en place.
N’utilisez jamais d’outils électriques, car ils pourraient endommager le délicat revêtement en silicone ou abîmer les supports de vis. Utilisez plutôt un simple tournevis à main de type Philips.

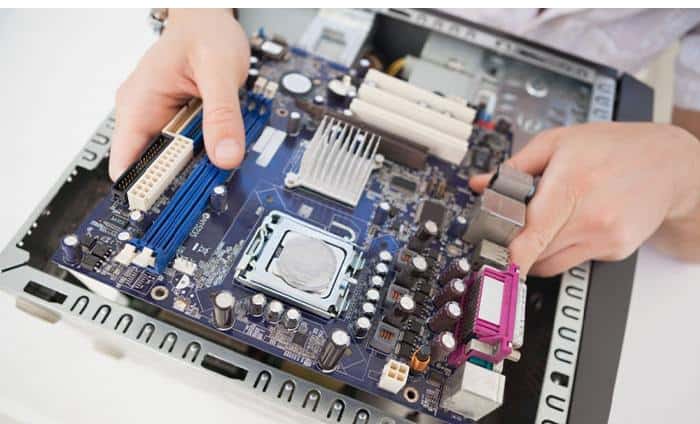

Retirer l’ancienne carte mère du boîtier de votre PC
Si vous avez effectué toutes les étapes précédentes, il est temps de retirer l’ancienne carte mère. Elle ne doit pas comporter de composants connectés que vous ne souhaitez pas réutiliser.
Remplacer le panneau arrière d’E/S par un nouveau panneau
Chaque carte mère est fournie avec un panneau arrière d’E/S pour tous les ports. Il s’agit d’une petite pièce métallique plate avec des découpes pour les différents ports de câbles, généralement de forme carrée. Vous devez l’enlever car votre nouvelle carte mère a probablement utilisé un autre type de panneau et n’est pas compatible avec l’ancienne découpe en métal des E/S.
Certains panneaux d’E/S sont maintenus par des vis, d’autres s’insèrent simplement par des loquets. Faites donc ce qu’il faut pour retirer l’ancienne découpe métallique des E/S.
Après avoir retiré l’ancien panneau d’E/S, vous devez installer le nouveau panneau correspondant à la carte mère que vous installez. Assurez-vous que le nouveau panneau d’E/S est orienté dans le bon sens, vers le haut. Revissez-le ou enclenchez-le
Comment installer une nouvelle carte mère ?
L’installation d’une nouvelle carte mère est pratiquement le même processus, mais en sens inverse. Cependant, il y a quelques changements, alors assurez-vous de bien vous renseigner. L’installation de chaque câble et pièce est en fait beaucoup plus difficile que le démontage.

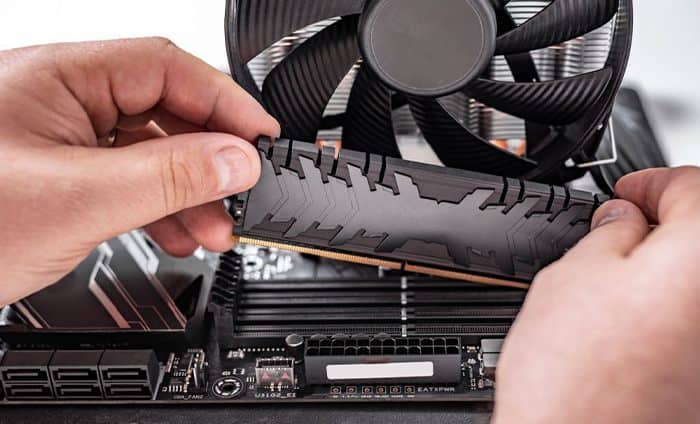

Réinstallez la RAM sur votre nouvelle carte mère

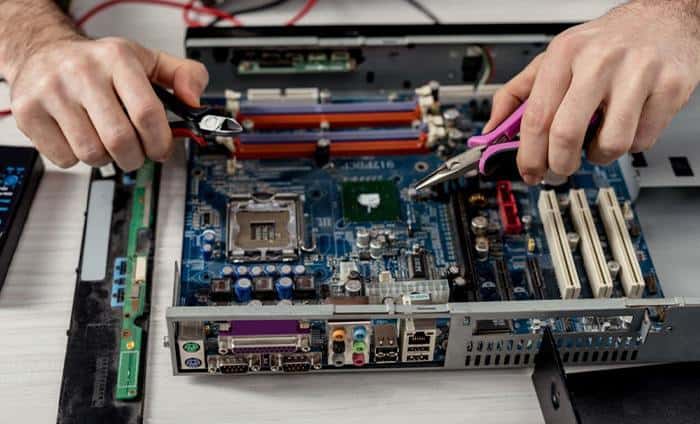

Avant de vous précipiter pour revisser votre carte mère, posez-la sur le dessus de la boîte avec laquelle elle est venue et installez d’abord quelques composants.
Commencez par placer la RAM dans les nouveaux emplacements de la carte mère. Assurez-vous qu’ils sont orientés dans la bonne direction et que le type de RAM est compatible avec votre carte mère. Ils doivent s’enclencher fermement en place et ne doivent pas avoir de jeu.
Veuillez vous référer au fabricant de votre carte mère pour vérifier quels emplacements doivent être attribués aux bâtons de RAM. Si vous disposez de deux ou d’une clé de RAM et de 4 ou 6 emplacements de RAM possibles, le fait de placer la RAM au mauvais endroit aura pour conséquence que votre PC ne pourra pas démarrer. Épargnez-vous des maux de tête et trouvez les informations appropriées à l’avance, disponibles dans le manuel d’instructions de votre carte mère.

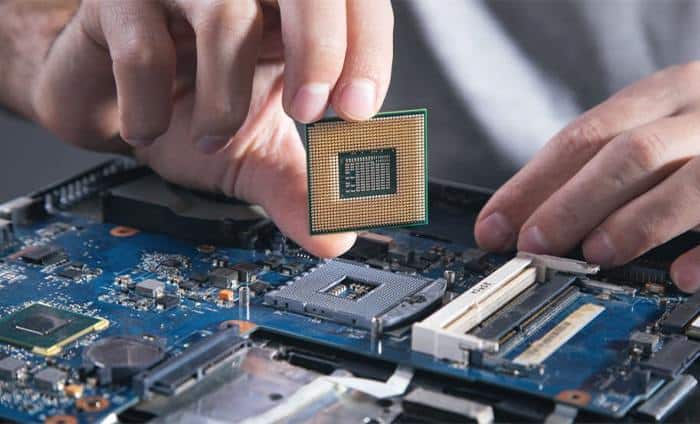

Installer le CPU sur votre nouvelle carte mère
Voici la manière correcte d’installer votre CPU :
- Toutes les nouvelles cartes mères sont livrées avec un cache en plastique pour le socle du CPU. Pour le retirer, défaites le levier latéral en métal qui maintient le CPU en place et sortez la partie en plastique.
- Après avoir retiré le couvercle, prenez votre CPU et inspectez les deux encoches sur leurs côtés. Elles indiqueront dans quel sens le CPU s’insère dans la carte mère. N’essayez pas de le mettre en place en exerçant une pression, car cela endommagerait définitivement la carte mère et les broches du CPU.
Placez délicatement l’unité centrale dans le socle ; vous pouvez la secouer légèrement une fois à l’intérieur pour vérifier qu’elle est bien insérée.Poussez le support de rétention en métal et remettez le verrou à ressort à sa place.

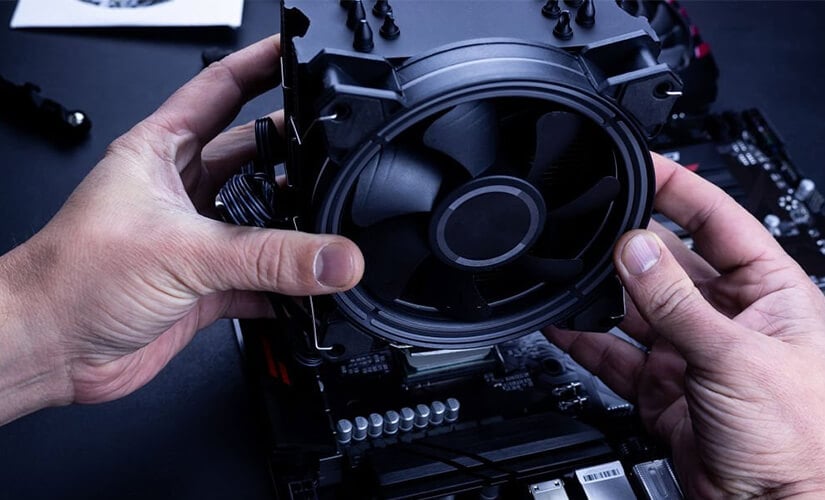

Installer le refroidisseur de votre CPU sur le dessus de la carte mère
Avant d’installer le refroidisseur de votre CPU, veuillez ajouter une nouvelle couche de pâte thermique afin que votre CPU n’atteigne pas la température de surface du soleil !
- Tous les refroidisseurs de CPU doivent être maintenus en place à l’aide d’un support métallique situé à l’arrière de la carte mère.
- Placez les vis à l’intérieur de la plaque arrière de maintien du refroidisseur de l’unité centrale, placez-la sur la carte mère à l’aide de ses quatre vis, puis placez le refroidisseur de l’unité centrale sur le dessus.
Serrez doucement les vis du refroidisseur en diagonale, en commençant par le haut gauche > le bas droit > le haut droit > le bas gauche. Ne les serrez jamais trop car cela pourrait endommager la carte mère. Utilisez un tournevis à main pour sentir quand la pression est juste suffisante.

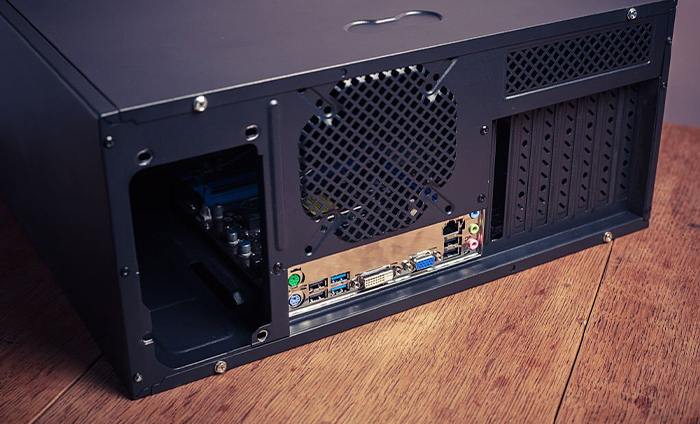

Placez le nouveau bouclier métallique d’E/S à l’arrière du boîtier de votre PC.
Cette étape se passe d’explications ; assurez-vous simplement qu’elle est orientée dans le bon sens. Et ne paniquez pas si vous n’avez pas de bouclier E/S séparé ; certaines cartes mères ont le bouclier E/S intégré et ne sont pas séparées.
Et oui, vous pouvez utiliser une certaine force ici, car les nouveaux boucliers d’E/S nécessitent un peu de force pour se mettre en place.
Commencez à reconnecter tous vos anciens composants
Commencez par votre GPU car c’est le plus facile. Une fois qu’il est en place, connectez-le aux câbles d’alimentation externes de votre bloc d’alimentation, le cas échéant.
- L’étape suivante est celle où la plupart des gens se trompent ; vous devez reconnecter tous les différents câbles d’alimentation, les câbles du disque dur et les câbles du ventilateur du CPU à la carte mère.
- Votre carte mère aura deux grands emplacements à 8 et 24 broches – ils sont destinés aux câbles d’alimentation du PSU.
- La fente d’alimentation du ventilateur du CPU se trouve généralement juste à côté de la prise du CPU.
- Les fentes PCI-E se trouvent généralement sous le CPU, et les ports SATA se trouvent sur le côté droit ou inférieur de la carte mère.
Veuillez lire attentivement le manuel de votre carte mère pour vous assurer que vous savez exactement où placer chaque câble. Si votre SSD ou votre disque dur n’est pas correctement connecté à la fois à la carte mère et au PSU, il ne fonctionnera tout simplement pas et votre PC ne pourra pas démarrer.
Avant d’installer les panneaux latéraux, testez votre PC

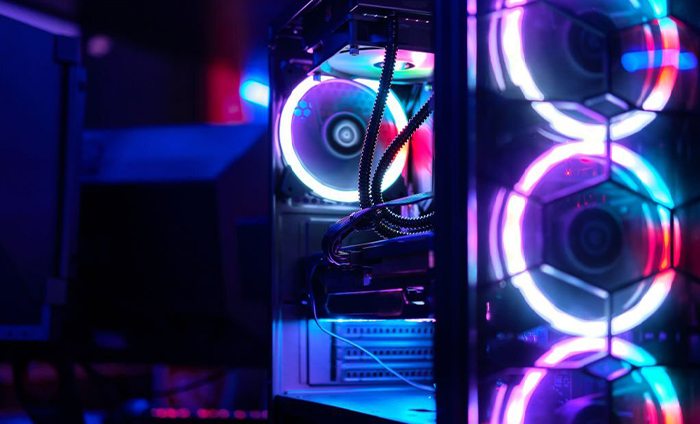

C’est le moment effrayant de la vérité ! Avant de revisser les panneaux latéraux sur le boîtier de votre PC, vérifiez si le PC démarre.
Votre PC devrait démarrer correctement si vous avez suivi toutes les étapes précédentes avec diligence. Si ce n’est pas le cas, ne vous inquiétez pas ; vérifiez à nouveau chaque connexion et chaque câble de la carte mère. Vérifiez que tous les câbles sont bien en place, qu’ils ne sont pas lâches et qu’ils sont dans les bons emplacements. Vérifiez si les ventilateurs du boîtier, du CPU, du PSU et du GPU tournent.
Félicitations, vous venez de réaliser la mise à niveau la plus complexe de tout PC !
Testez tous les composants de votre PC et installez les derniers pilotes.
Après un démarrage et une mise en route réussis de votre PC, vous devez vérifier s’il existe des mises à jour de pilotes. Une nouvelle carte mère a besoin de pilotes différents de ceux de votre ancienne carte, et la compatibilité est essentielle pour la stabilité et les performances. Heureusement pour vous, nous avons déjà un guide détaillé sur la façon de mettre à jour vos pilotes ici.
Questions fréquemment posées
Mon ordinateur n’a pas démarré après l’installation d’une nouvelle carte mère.
Attendez, après tout ce travail, vous avez tout remonté, et ça ne marche pas ? Ne vous inquiétez pas, il s’agit très probablement d’un câble mal fixé.
La première chose à faire est de consulter le manuel de votre nouvelle carte mère et de vérifier que chaque câble de connexion est dans le bon emplacement. Parfois, les connecteurs SATA ou 8 broches qui ne sont pas correctement "cliqués" en place ne fonctionneront pas.
Si vous n’arrivez toujours pas à démarrer votre PC après cela, commencez par essayer un autre lecteur de démarrage, puis vérifiez si le GPU envoie un signal à votre écran.
La deuxième raison la plus fréquente pour laquelle votre PC ne démarre pas après l’installation d’une nouvelle carte mère est due aux anciens pilotes. Pour résoudre ce problème, vous devez accéder au BIOS de votre PC et installer manuellement les derniers pilotes. Si vous ne savez pas comment procéder, nous avons quelques articles distincts sur la mise à jour de votre BIOS.
