Comment retirer un refroidisseur de CPU de la carte mère de la bonne manière

How-to / By / January 9, 2023

L’ouverture d’un refroidisseur de CPU peut être intimidante pour de nombreux utilisateurs, surtout si vous n’avez’ pas fait le processus auparavant. Que vous souhaitiez installer un tout nouveau CPU ou réappliquer la pâte thermique, vous devez être conscient de certaines choses avant de le faire vous-même.Cet article vous montrera les meilleures pratiques pour ouvrir un boîtier de CPU en toute sécurité et sans tracas. Le guide fonctionne pour tous les refroidisseurs de CPU Intel et RYZEN par défaut, ainsi que pour les refroidisseurs de CPU tiers personnalisés.

Précautions à prendre avant d’essayer de retirer un refroidisseur de CPU

Lorsque vous manipulez vous-même des pièces de matériel, vous le faites toujours à vos propres risques. Si un composant n’est pas réparé ou remplacé par un atelier de réparation agréé, vous devez procéder avec une grande prudence.

Voici une liste des erreurs les plus courantes lorsqu’on tente de retirer soi-même un refroidisseur de CPU. Ne sautez pas ces étapes car elles peuvent éviter d’endommager le matériel.

  • Évitez de travailler sur une surface telle qu’un tapis, car elle peut générer de l’électricité statique et endommager les composants électroniques sensibles.
  • Éliminez toute électricité statique accumulée sur vos mains en touchant un objet métallique mis à la terre (comme le boîtier du PC).
  • Il est fortement recommandé d’utiliser un bracelet antistatique lorsque vous entrez en contact avec la carte mère ou le processeur.
  • Évitez d’utiliser des outils électriques, car ils peuvent détruire votre matériel par l’électricité statique ou en appliquant un couple ou une force trop importants. Utilisez toujours un tournevis manuel de base si nécessaire, car vous pourrez ainsi sentir si vous exercez une pression trop forte sur les vis.
  • Certains fabricants d’ordinateurs portables annuleront votre garantie si vous tentez de modifier les tuyaux en cuivre de transfert de chaleur ou le refroidisseur du processeur. Il n’est généralement pas conseillé de retirer soi-même les refroidisseurs d’UC des ordinateurs portables ; ce guide ne concerne que les refroidisseurs d’UC de bureau.
  • Si vous essayez de retirer un refroidisseur d’UC à refroidissement liquide, faites particulièrement attention aux dommages potentiels causés par l’eau.
  • Ne serrez jamais trop les vis, car cela pourrait endommager la carte mère. Les vis et les pinces doivent être bien serrées, mais pas trop.

Comment retirer un refroidisseur de CPU avec des vis à ressort ?

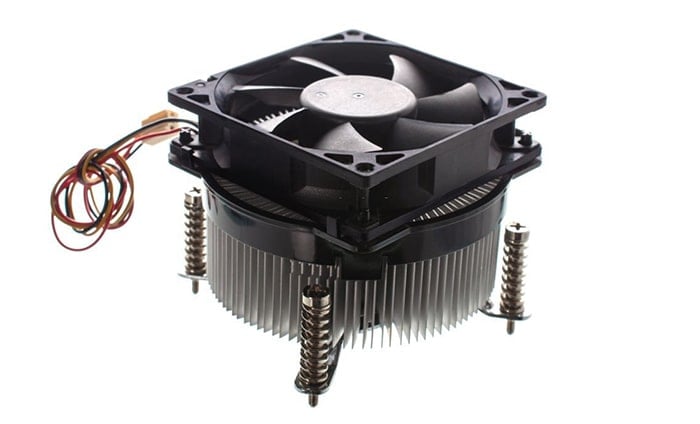

spring type cpu cooler

Il existe généralement deux types de refroidisseurs d’UC : Ceux du fabricant, qui sont installés par défaut, et les refroidisseurs de CPU tiers personnalisés.

La plupart des refroidisseurs Intel et AMD/RYZEN de série utilisent des boulons qui maintiennent le refroidisseur en place sur le CPU. Si le refroidisseur de votre CPU est maintenu en place par quatre vis, suivez ces étapes :

  • Laissez votre PC fonctionner pendant au moins 10 minutes pour que la pâte thermique ne colle pas.
  • Éteignez votre ordinateur et débranchez tous les câbles du boîtier du PC. N’essayez jamais d’ouvrir le refroidisseur de l’unité centrale lorsque l’ordinateur est encore sous tension. powering on pc
  • Débranchez le câble du ventilateur du refroidisseur de l’unité centrale de la carte mère et débranchez tous les autres fils RVB attachés au refroidisseur, le cas échéant. removing jumper of cooler
  • Commencez à dévisser les vis du refroidisseur du CPU en diagonale à l’aide d’un tournevis approprié. Si vous sentez trop de résistance, n’utilisez pas trop de force et essayez doucement de desserrer les vis. Continuez jusqu’à ce que chaque vis soit entièrement séparée de la carte mère.removing screw of cooler
  • En utilisant une force minimale, tournez le refroidisseur du CPU sur les côtés jusqu’à ce qu’il se détache et que le lien entre le dissipateur thermique et le socle du CPU soit défait. Si vous laissez votre PC se réchauffer, la rupture du joint de pâte thermique ne devrait pas nécessiter beaucoup de force.taking out cooler
  • Retirez délicatement le refroidisseur du CPU en le soulevant, en veillant à ne pas tirer ou tordre le CPU lui-même pendant cette opération.

    • Comment retirer un refroidisseur de CPU avec des supports de rétention ?

    Certains refroidisseurs d’UC sont maintenus en place par un support métallique encliquetable ; suivez ces étapes pour le retirer correctement :

  • Assurez-vous que votre CPU a fonctionné pendant un certain temps pour ramollir toute pâte thermique durcieMettez
  • votre PC hors tension et retirez tous les câbles connectés au boîtier du PCEn exerçant

    • une

  • légère pression, tirez sur le levier à came pour ouvrir le refroidisseur du CPUcpu lever
  • Déconnectez tous les clips de rétention sur les côtés du refroidisseur du
  • CPUTournez
  • légèrement
  • le refroidisseur du CPU sur le côté pour desserrer la pâte thermique entre les deuxSoulevez
  • le refroidisseur du CPU en utilisant le moins de force possibleNote

    • : Si vous ressentez une résistance ou une friction importante à n’importe quel moment du retrait du CPU, arrêtez complètement le processus pour éviter tout dommage physique à la carte mère, au CPU ou au refroidisseur. Ce processus est censé être effectué en utilisant une force minimale à toutes les étapes.

    Comment retirer un refroidisseur de CPU qui est collé au dissipateur thermique ?

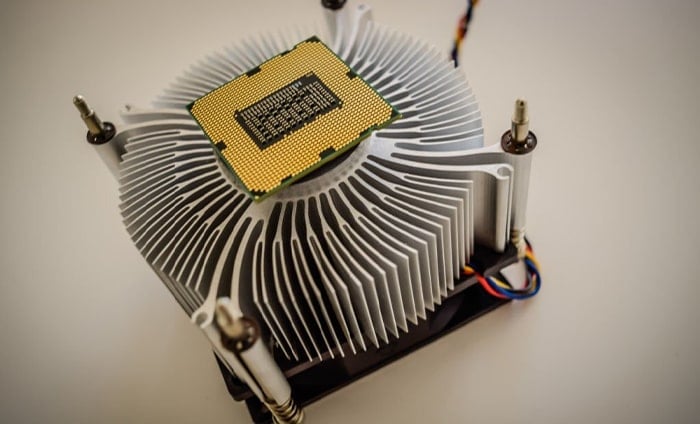

    stuck cpu to cooler

    Si vous constatez que vous ne pouvez pas retirer le refroidisseur du CPU, même si toutes les vis sont retirées et que les pinces sont désactivées, vous devez adopter une approche unique.

    N’utilisez en aucun cas des objets métalliques tranchants pour essayer de dégager le processeur du refroidisseur coincé. Utilisez plutôt les étapes suivantes :

  • Assurez-vous que votre PC est complètement débranché de toute source d’alimentation (ou de la batterie, dans le cas des ordinateurs portables)
  • Commencez par tourner légèrement le processeur ; n’appliquez jamais trop de force ou de pressionPrenez de l’
  • alcool isopropylique concentré et faites tremper le processeur ainsi que le dissipateur thermique pendant au moins 10 minutes. Cela ramollira la pâte thermique, quelle que soit la force avec laquelle elle est "collée" au processeurPrenez
  • un long morceau de fil dentaire et commencez à faire levier sur le processeur avec la corde en utilisant des mouvements de traction de haut en bas. Commencez par n’importe quel coin de l’unité centrale où la ficelle peut facilement pénétrer entre les deuxPassez
  • d’un coin à l’autre en tirant doucement la ficelle de fil dentaire de haut en basUne fois que
  • vous avez fait descendre complètement la ficelle, essayez de retirer le dissipateur thermique collé du
  • processeurEssayez
  • doucement
  • de séparer l’unité centrale du refroidisseur en utilisant un mouvement de torsion latéralAvant de
  • remettre l’unité centrale/le refroidisseur en place, assurez-vous qu’il est complètement sec de la solution alcoolisée

    • .

    Comment retirer un refroidisseur de CPU liquide ?

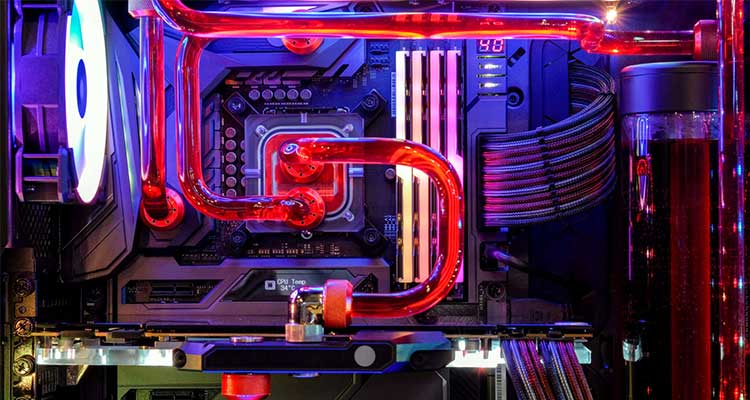

    cpu-liquid-cooler

    Le retrait d’un refroidisseur de CPU liquide est identique à celui de tout autre refroidisseur. La plupart des refroidisseurs de CPU liquides sont maintenus sur le CPU avec quatre vis, donc les mêmes étapes s’appliquent pour retirer un refroidisseur de CPU liquide.

    Lorsque vous manipulez un bloc CPU refroidi par eau, soyez extrêmement prudent afin d’éviter tout dommage matériel permanent dû à des projections de liquide de refroidissement.

    Comment réinstaller un refroidisseur de CPU ?

    Pour réinstaller le refroidisseur du CPU, une fois qu’il a été retiré, suivez plutôt les étapes suivantes :

  • Assurez-vous que votre PC est hors tension et que tous les câbles d’alimentation sont déconnectés du boîtier du PC.
  • Avant de réinstaller le refroidisseur de l’unité centrale, assurez-vous qu’une nouvelle couche fraîche de pâte thermique est uniformément appliquée (consultez notre guide complet ci-dessous sur la façon de réappliquer la pâte thermique correctement).
  • Placez délicatement le refroidisseur du CPU sur le CPU.
  • Vérifiez que le refroidisseur et les ventilateurs sont orientés dans la bonne direction.
  • Remettez toutes les vis à leur place, et commencez à les serrer en diagonale, afin qu’aucun côté ne reçoive trop de pression à la fois (il est vital de les revisser de cette façon).
  • S’il y a un levier, remettez-le en place jusqu’à ce qu’il s’enclenche fermement et que le refroidisseur de l’unité centrale repose fermement.
  • Connectez tous les câbles d’alimentation du refroidisseur du CPU aux ports du ventilateur du CPU de la carte mère.

    • Si vous sentez que le refroidisseur CPU est trop lâche à un moment quelconque après ce processus, arrêtez le processus et recommencez depuis le début jusqu’à ce que le CPU soit bien maintenu en place.

    Comment réappliquer la pâte thermique après le retrait du refroidisseur ?

    Si la pâte thermique entre votre CPU et le refroidisseur est épuisée ou desséchée, elle doit être remplacée. Les symptômes les plus courants sont les suivants : votre PC se bloque en raison de la température extrêmement élevée du CPU. Même si votre boîtier est exempt de poussière, une mauvaise conductivité de la pâte thermique peut empêcher votre CPU de fonctionner normalement.

    Pour remplacer votre pâte thermique par une nouvelle, suivez ces étapes :

  • Laissez votre PC fonctionner pendant environ 10 minutes pour réchauffer l’ancienne pâte thermique.
  • Débranchez toutes les sources d’alimentation du boîtier de votre PC et assurez-vous qu’il est hors tension ; pour les ordinateurs portables, vérifiez si la batterie a été retirée auparavant.
  • Retirez le refroidisseur de l’unité centrale en suivant les étapes décrites ci-dessus.
  • Prenez un morceau de tissu et trempez-le dans une solution alcoolisée.
  • En effectuant de légers mouvements circulaires, frottez la pâte thermique jusqu’à ce qu’elle soit complètement retirée.
  • Prenez votre nouveau récipient de pâte thermique et appliquez un motif en forme de X de pâte thermique d’un bout à l’autre de chaque coin du couvercle de l’unité centrale.applying thermal paste on cpu
  • Remettez délicatement le refroidisseur de l’unité centrale en place.
  • Placez et serrez les quatre vis en diagonale, ou fixez les pinces du refroidisseur de l’UC jusqu’à ce qu’elles se remettent en place.
  • Testez la stabilité de votre PC pour vous assurer que toutes les températures du CPU sont dans les limites normales.

    • Conclusion

    Si vous avez bien suivi nos instructions, vous avez probablement réussi à retirer le refroidisseur du processeur. Mais avant de terminer ce guide, voici quelques conseils de prudence :

    • Faites toujours preuve de diligence et suivez les consignes de sécurité générales lorsque vous tentez de modifier ou de changer une pièce de matériel informatique.
    • Ne placez jamais, en aucune circonstance, un refroidisseur de CPU sur un CPU sans appliquer au préalable de la pâte thermique.
    • Vérifiez toujours si les vis ou les pinces sont entièrement et fermement fixées à la carte mère. Une seule vis desserrée peut entraîner une surchauffe du CPU.
